Технология

Что такое насосный агрегат?

Анатомия потока

Насос преобразует механическую энергию приводного двигателя в гидравлическую энергию потока жидкости, обеспечивая ее перемещение по системе и создание необходимого давления.

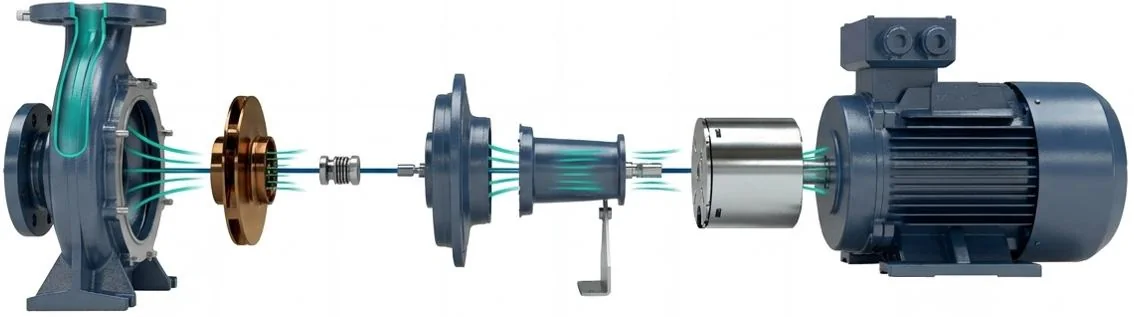

Насосный агрегат в разборе: насос, передача и приводной двигатель — **Гидравлическая машина (насос)**Перемещает жидкость и создает напор

**Передача**Соединительный элемент (муфта, ремень, редуктор)

**Приводной двигатель**Источник механической энергии

Архитектура производительности

Рабочая точкаМесто пересечения кривых. Идеальный подбор требует, чтобы расчетная потребность системы находилась точно на кривой насоса или максимально близко к ней.

Характеристика насосаЗависимость генерируемого напора от объема подачи.
Характеристика системыСопротивление труб, высот и арматуры.

Исполнение

Варианты конструкции

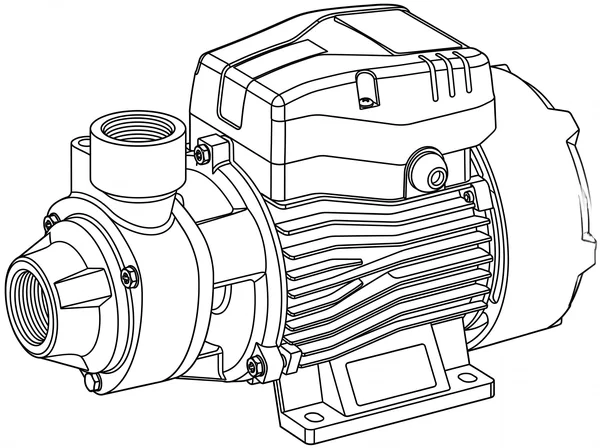

Поверхностные

Устанавливаются вне перекачиваемой среды

Плюсы:
Удобство монтажа и обслуживания.

Минусы:
Зависимость от физических лимитов глубины всасывания.

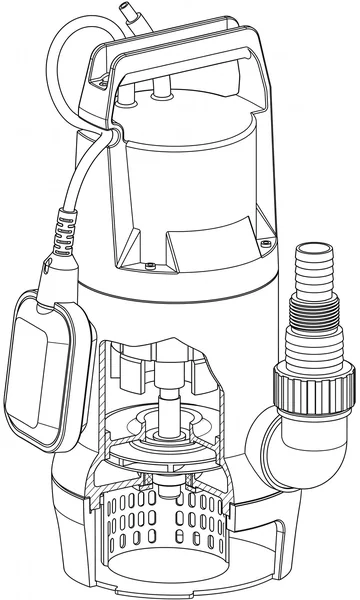

Погружные

Герметичные агрегаты, работающие внутри среды

Плюсы: Не требуют всасывающих магистралей, экономия места, идеальны для скважин и водоотведения.

Полупогружные

Гидравлика в воде, двигатель на поверхности

Особенности: Крупные габариты, гибридный функционал (сочетают черты поверхностных и погружных).

Угроза системы

Кавитация — риск выхода насоса из строя

Процесс «холодного кипения» жидкости из-за падения давления ниже давления насыщенных паров, с последующим схлопыванием пузырьков газа.

Причины

Падение уровня жидкости (превышение высоты всасывания)
Узкий или слишком длинный трубопровод
Повышение температуры перекачиваемой среды

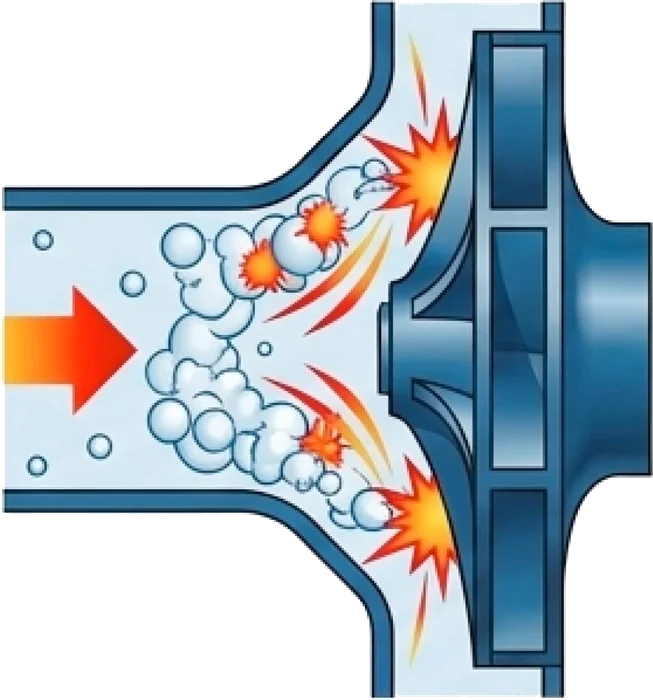

Схема кавитации: пузырьки пара схлопываются у лопаток рабочего колеса

Следствие

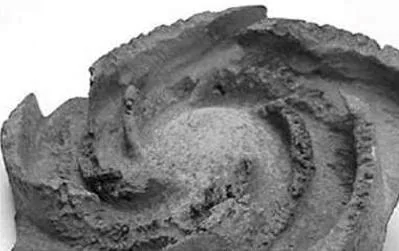

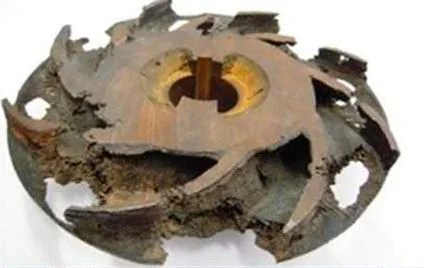

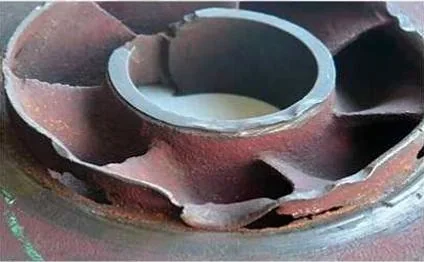

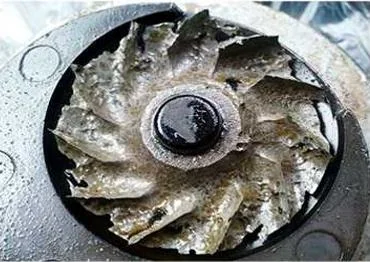

Рабочее колесо насоса, разрушенное кавитацией

Критическое механическое разрушение рабочего колеса и выход насосного агрегата из строя.

О бренде

ALTECO — инженерный подход к насосам

Простая и понятная линейка

Каждая серия закрывает конкретные бытовые и полупрофессиональные задачи без избыточной универсальности. Четкое разделение по условиям применения снижает риск неправильного подбора.

Инженерный подход и честные характеристики

Все насосы спроектированы под реальные условия эксплуатации. Заявленные параметры подтверждены заводскими гидравлическими испытаниями и выборочными испытаниями на местах.

Баланс цены и ресурса

В конструкции используются проверенные материалы и технические решения, обеспечивающие надежную и длительную работу при оптимальной стоимости оборудования.

Области применения

ВодоснабжениеДома, дачи, фермы
ОтоплениеСистемы отопления, ГВС
ВодоотведениеДренаж, канализация
СтроительствоСтройплощадки, дренаж, откачка воды

Предсказуемость

Стабильная работа в заявленных режимах, минимальное обслуживание и ожидаемый ресурс без неприятных сюрпризов для пользователя.

15+ лет опыта
50+ моделей

Принципы подбора

3 ключевых вопроса для правильного выбора

Вопрос 1

Откуда?

СкважинаСкважинные, вихревые, винтовые
КолодецКолодезные, дренажные
Водоем / ЕмкостьПоверхностные, самовсасывающие, центробежные
Котлован / Подвал / СептикДренажные, фекальные

Вопрос 2

Что?

Чистая водаЦентробежные, самовсасывающие
Сточная водаФекальные, канализационные
Грязная вода / ШламДренажные, шламовые
ТеплоносительЦиркуляционные, центробежные

Вопрос 3

Как?

ПогружениеФекальные, дренажные, скважинные
СамовсасываниеСамовсасывающие, вихревые
Установка рядомЦентробежные, многоступенчатые, самовсасывающие
Частичное погружениеПолупогружные

ПроизводительностьQ = л/мин, м³/чОбъем жидкости в единицу времени

НапорH = метрыВысота подъема + потери

Глубина всасываниядо 9 мМаксимальная глубина

МощностьP = Вт, кВтМощность электродвигателя

Система подбора

3 уровня классификации оборудования

Уровень 1

Тип задачи

Водоснабжение домаСтанции, поверхностные насосы
Полив и орошениеСадовые насосы, мотопомпы
ВодоотведениеДренажные насосы

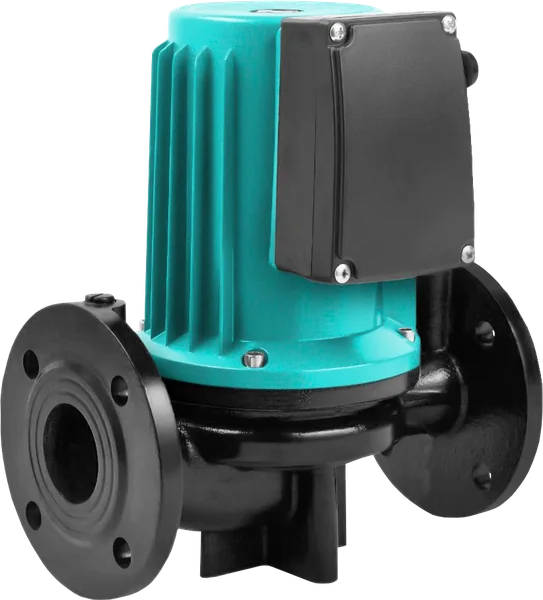

Циркуляция в отопленииЦиркуляционные насосы
Строительные работыПрофессиональные дренажные
ПромышленностьИндустриальные серии

Уровень 2

Тип оборудования

Уровень 3

Класс эксплуатации

БытовыеДля дома и дачи, сезонная эксплуатация
- Небольшие объемы
- Простота
- Доступная цена
ПрофессиональныеИнтенсивная эксплуатация, стройка
- Повышенная надежность
- Износостойкость
ИндустриальныеПромышленность, круглосуточно
- Макс. производительность
- Абразивные среды

Водоснабжение

Поверхностные насосы

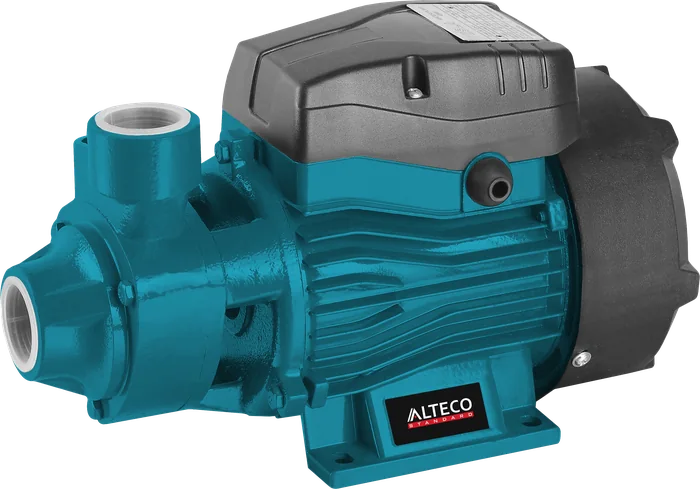

Вихревые насосы PV

Высокий напор, небольшая производительность

Код: 85164PV 400 CB30 л/мин → 30 м Код: 85165PV 600 CB50 л/мин → 45 м Код: 85166PV 800 CB50 л/мин → 58 м

Медная обмотка, чугунный корпус
Латунная крыльчатка, малые габариты
Вода до 60°C, встроенная термозащита

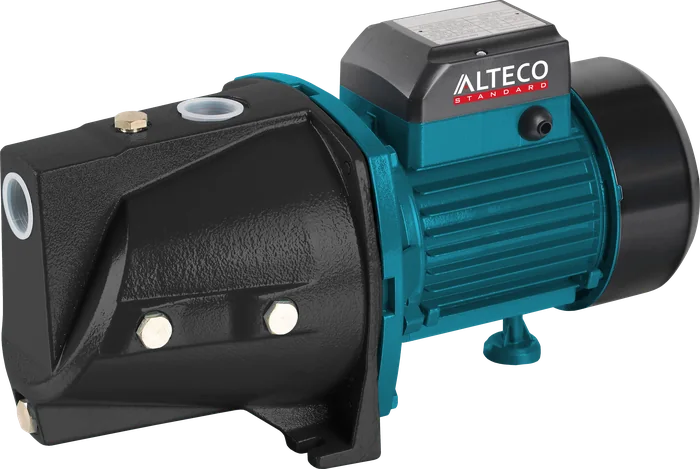

Самовсасывающие насосы JET

Самовсасывание до 9 м

Код: 85169JET 750 CB80 л/мин → 40 м Код: 85167JET 1100 CB80 л/мин → 45 м

Быстрый процесс самовсасывания
Чугунный корпус, латунная крыльчатка
Для водоснабжения и полива

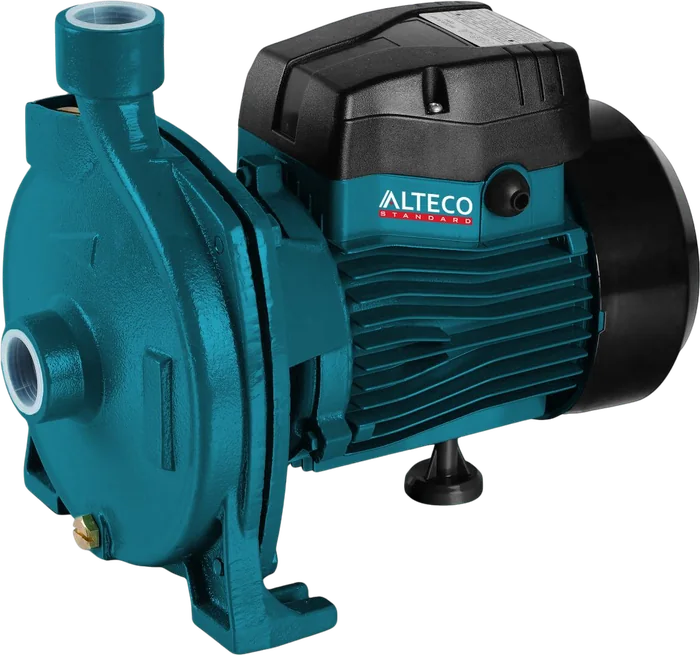

Центробежные насосы CPM & CHF

Высокая производительность

Код: 96708CPM 370-25 CS90 л/мин → 20 м Код: 96710CPM 550-25 CS95 л/мин → 24 м Код: 96711CPM 750-25 CS100 л/мин → 28 м Код: 96712CPM 1100-25 CS125 л/мин → 35 м Код: 96713CHF 1500-50 CB500 л/мин → 20 м Код: 96714CHF 2200-75 CB1350 л/мин → 18.5 м

Чугунный корпус
Рабочее колесо из нержавеющей стали
Стабильная производительность

Все модели

ПрименениеПодача воды из колодцев и резервуаров • Повышение давления • Полив и орошение • Автомойки • Тепличные хозяйства

Водоснабжение

Автоматические станции водоснабжения

Станции водоснабжения АВН

Простота конструкции и высокая надежность

Код: 44256АВН 37033 л/мин → 30 м Код: 66142АВН 370 Pro35 л/мин → 32 м Код: 85285АВН 550 Pro45 л/мин → 42 м

Простая и надежная конструкция
Корпус из прочных материалов
Компактные габариты и малый вес

Все модели

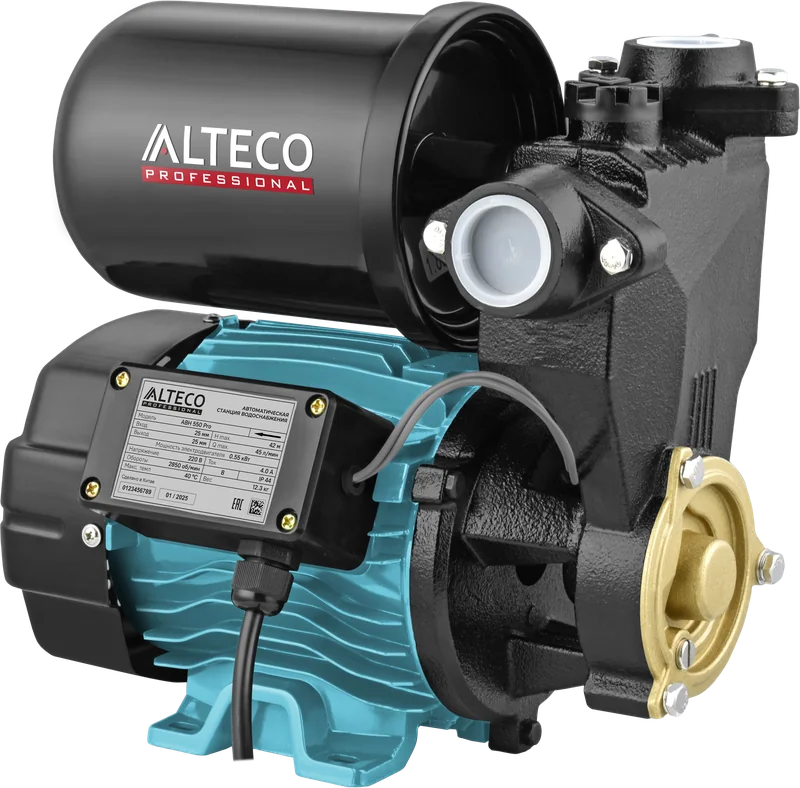

Автоматическая станция водоснабжения ALTECO АВН

Станции водоснабжения Jet-PT

Увеличенная производительность

Код: 68894Jet-PT 55055 л/мин → 41 м Код: 68899Jet-PT 75075 л/мин → 43 м Код: 68900Jet-PT 110090 л/мин → 48 м

Быстрый процесс самовсасывания
Чугунный корпус
Медная обмотка двигателя

Все модели

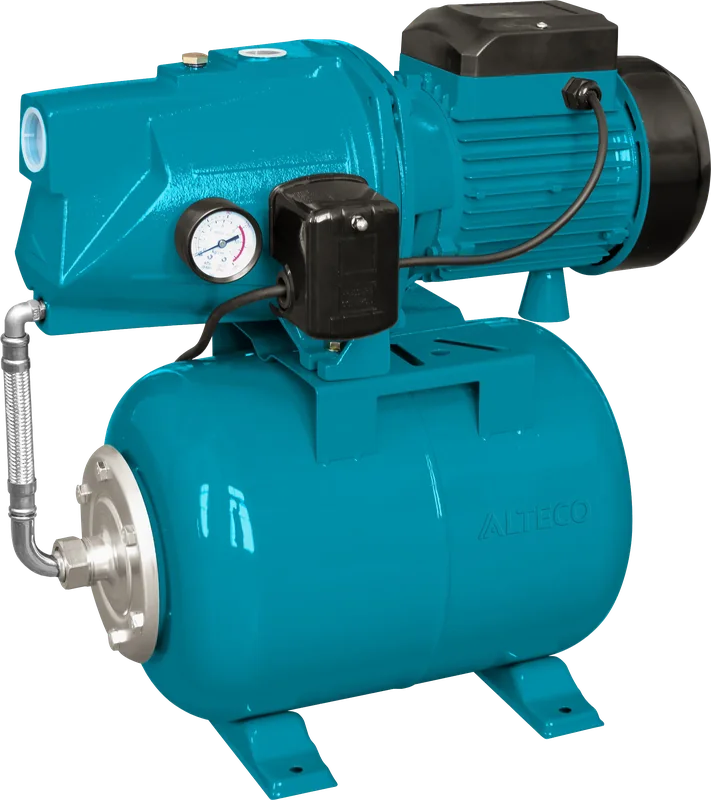

Автоматическая станция водоснабжения ALTECO Jet-PT

ПрименениеАвтономное водоснабжение • Поддержание стабильного давления в системе • Подача воды из колодцев и скважин • Полив и орошение • Автомойки • Тепличные хозяйства

Водоотведение

Дренажные насосы

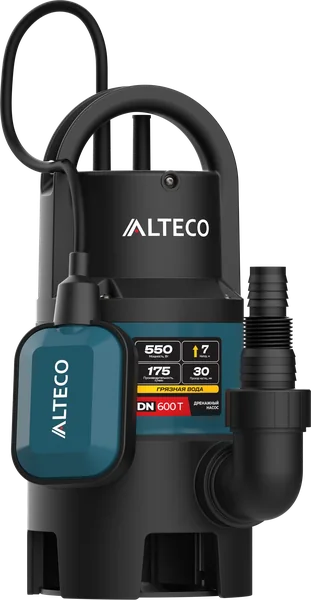

Серия DNБытовые

Для чистой и загрязненной воды

Код: 96681DN 400T167 л/мин → Ø20 мм Код: 96682DN 600T175 л/мин → Ø30 мм Код: 96683DN 800T210 л/мин → Ø30 мм Код: 20575DN 900T234 л/мин → Ø35 мм Код: 96684DN 1100T250 л/мин → Ø35 мм Код: 18646DN 1200T300 л/мин → Ø35 мм

Проход частиц до 35 мм
Глубина погружения до 7 м

Все модели

Применение: Осушение подвалов • Дренаж участков • Перекачка из емкостей • Ливневые стоки

Серия CompactИндустриальные

Износостойкость для грязной воды

Код: 77268Compact 500 AF210 л/мин → Ø9 мм Код: 77267Compact 500 MF220 л/мин → Ø9 мм Код: 77262Compact 500 DF225 л/мин → Ø6 мм Код: 77269Compact 800 AF267 л/мин → Ø6 мм Код: 77266Compact 800 DF300 л/мин → Ø6 мм

Все модели

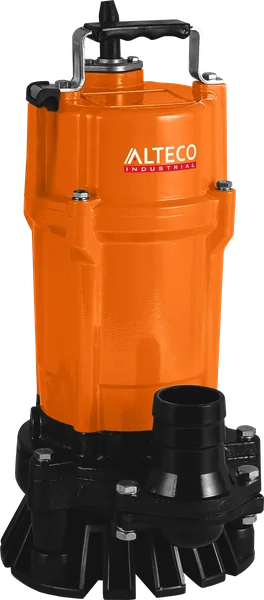

Погружной дренажный насос ALTECO Compact

Применение: Осушение котлованов • Строительные площадки • Понижение уровня грунтовых вод

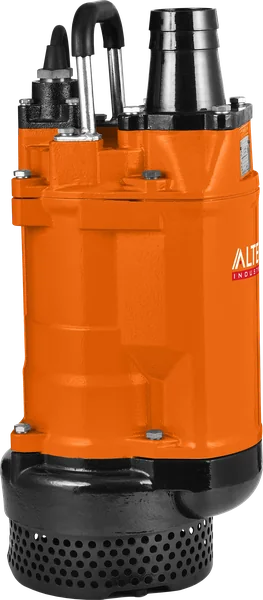

Серия DWRИндустриальные

Повышенная износостойкость для грязной воды

Код: 77270DWR 50-1.5450 л/мин → Ø8.5 мм Код: 77271DWR 50-2.2550 л/мин → Ø8.5 мм Код: 77272DWR 80-3.7917 л/мин → Ø8.5 мм

Чугунный корпус
Трехфазные 380 В

Все модели

Применение: Шахты и карьеры • Энергетика • Очистные сооружения • Перекачка ила

Водоотведение

Мотопомпы

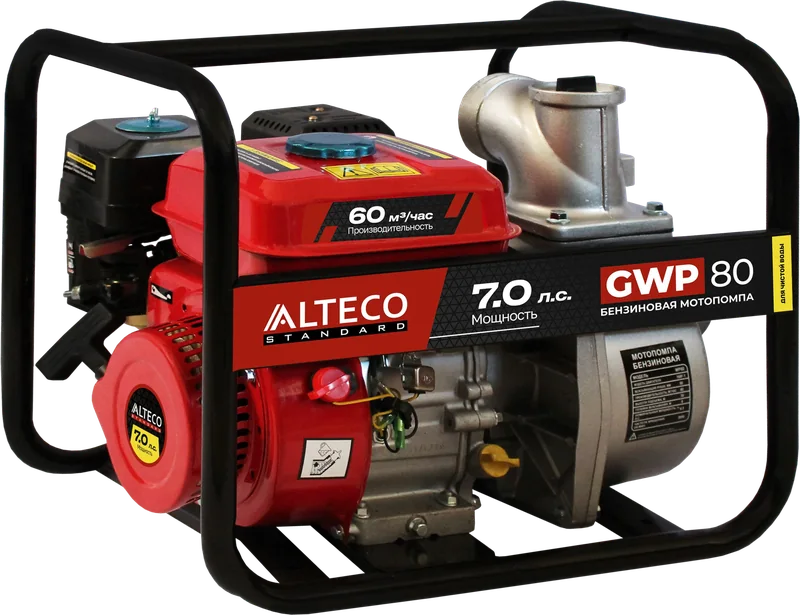

Серия GWPБытовые

Компактные для чистой воды

Код: 84362GWP 50500 л/мин → Ø5 мм Код: 84351GWP 801000 л/мин → Ø5 мм

Простота использования
Низкий расход топлива
Доступная цена

Все модели

Применение: Колодцы • Бассейны • Резервуары • Дача • Сад • Огород

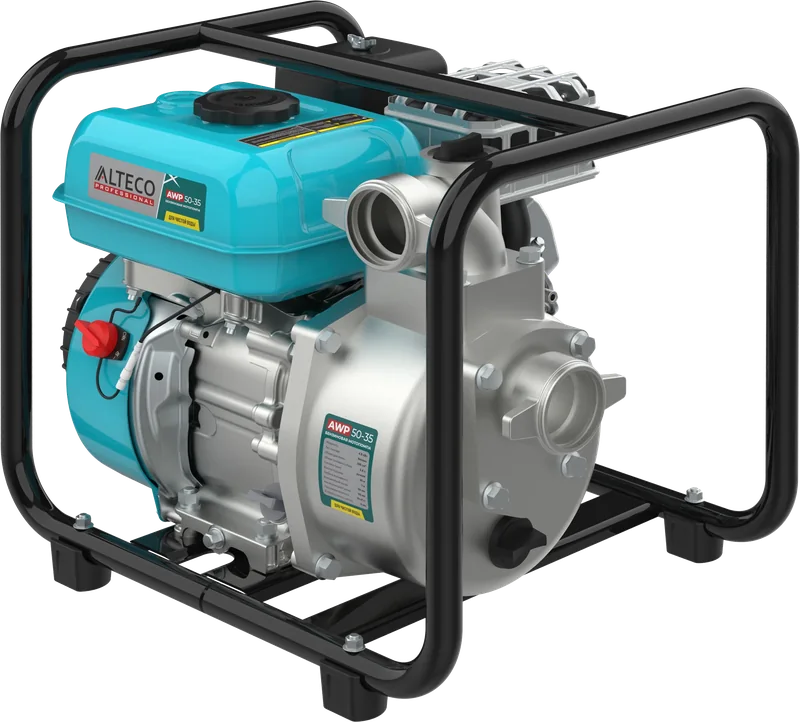

Серия AWPПрофессиональные

Высокопроизводительные для интенсивных нагрузок

Для чистой водыдо Ø5 мм

Код: 13517AWP 80920 л/мин → Ø10 мм Код: 13520AWP 1001520 л/мин → Ø10 мм Код: 13523AWP 1502500 л/мин → Ø10 мм

Для слабозагрязненной водыдо Ø10 мм / двигатель Zonsen

Код: 97830AWP 50-35590 л/мин → Ø5 ммNEWКод: 97831AWP 80-50840 л/мин → Ø5 ммNEWКод: 97832AWP 80-601000 л/мин → Ø5 ммNEW

Для загрязненной водыдо Ø28 мм

Код: 13518AWP 80 T1050 л/мин → Ø28 мм Код: 13521AWP 100 T1150 л/мин → Ø28 мм

Двигатели высокой мощности
Увеличенный напор 25-30 м
Проверенная работоспособность

Все модели

Применение: Строительные котлованы • Затопленные подвалы • Траншеи • Сельское хозяйство

Канализация

Фекальные насосы

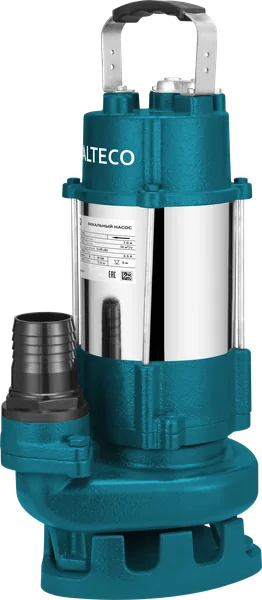

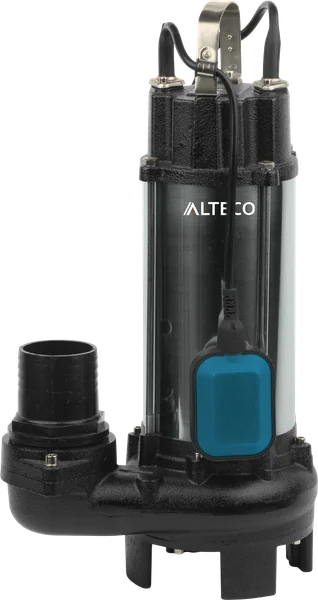

Серия FP

Компактные фекальные насосы

Код: 80747FP 450233 л/мин → 7 м Код: 80748FP 750333 л/мин → 10 м

Перекачивание хозяйственно-бытовых сточных вод с твердыми и волокнистыми включениями
Поплавковый выключатель для автоматического режима работы
Переносной и стационарный режимы эксплуатации
Защита от сухого хода

Все модели
